Nouvelle Cintreuse automatique à commande numérique entièrement automatique CNC pour tubes à une tête à Nankin, Jiangsu, Chine
Nouvelle
Doubleclick to zoom in
Contacter le vendeur pour
plus de photos et d’infos supplémentaires.
Specifications
- Condition
- nouvelle
- 0. non
- Nom ; Unité ; Paramètre
- 1. 01
- Capacité de flexion maximale : tube rond en acier doux ; mm ; ￠63*3
- 2. 02
- Rayon de courbure minimal ; mm ; R≥1,5D
- 3. 03
- Rayon de courbure max. Rayon de courbure (standard) ; mm ; 300
- 4. 04
- Distance effective de réflexion ; mm ; 4000
- 5. 05
- Dépassement de la tête (au centre de pliage) ; mm ; 500
- 6. 06
- Hauteur de la tête (au centre de flexion) ; mm ; 120
- 7. 07
- Hauteur du centre de flexion (à partir du sol) ; mm ; 1050
- 8. 08
- Angle de pliage max. Angle de pliage ; ° ; 190°
- 9. 09
- Vitesse de cintrage max. Vitesse de cintrage ; °/sec ; 90
- 10. 10
- Précision de l'angle de pliage ; ° ; ±0,10
- 11. 11
- Précision du tuyau d'alimentation ; ° ; ±0,10
- 12. 12
- Vitesse de rotation maximale ; °/sec ; 180
- 13. 13
- Courbes maximales dans un tuyau ; courbes ; 20
- 14. 14
- Capacité de stockage des tuyaux ; pièces ; 200
- 15. 15
- Système hydraulique Puissance du moteur ; KW ; 5,5
- 16. 16
- Volume de sortie de la pompe hydraulique ; L ; 23
- 17. 17
- Pression maximale ; Mpa ; 16
- 18. 18
- Volume du réservoir d'huile ; L ; 320
- 19. 19
- Précision de l'emplacement répété ; axe de flexion ; ° ; ±0,1
- 20. axe de déviation
- ° ; ±0.1
- 21. 20
- Taux d'ovulation après traitement ; <8%.
- 22. 21
- Réduction de l'épaisseur après traitement ; <12%
- 23. 22
- Hauteur du centre de l'outil ; mm ; 55
- 24. 23
- Méthode d'alimentation ; 1.serrage ; 2.desserrage
- 25. 24
- Servo d'alimentation ; KW ; 1.0
- 26. 25
- Servo rotatif ; KW ; 1.0
- 27. 26
- Puissance brute ; KW ; 8
- 28. 27
- Tension de la machine ; V ; Selon les exigences du client
- 29. 28
- L*L*H ; mm ; 5000*1200*1300
- 30. non
- Nom ; Fabricant
- 31. 01
- Écran tactile ; Taiwan Weinview
- 32. 02
- PLC ; Japon Mitsubishi
- 33. 03
- Servomoteur rotatif ; Japon Mitsubishi
- 34. 04
- Servomoteur d'alimentation ; Japon Mitsubishi
- 35. 05
- Entraîneur rotatif ; Japon Mitsubishi
- 36. 06
- Conducteur d'alimentation ; Japon Mitsubishi
- 37. 07
- Guidage linéaire ; SHAC(Taiwan)
- 38. 08
- Valve magnétique ; Japon Yuken
- 39. 09
- Valve d'inondation ; Japon Yuken
- 40. 10
- Tube à huile ; Suzhou Kejia
- 41. 11
- circuit d'huile intégré ; Taiwan Shanghong
- 42. 12
- Pompes à palettes ; Taiwan Xinghong
- 43. 13
- Moteur principal ; Suzhou Jialifan
- 44. 14
- Bouton d'urgence ; Omron
- 45. 15
- Réservoir d'huile ; Shanghai Qifan
- 46. 16
- Autres parties électriques ; Schneider
- 47. 17
- Interrupteur optoélectrique ; Omron
- 48. 18
- Interrupteurs de puissance ; Taiwan Meanwell
- 49. 19
- Bloc intégré de relais ; sur mesure
- 50. 20
- Transformateur ; Wuxi Xinyu
- 51. 21
- Réducteur ; hente
- 52. 22
- Palier ; Wahaluo
- Catégorie
- Pliage à Chine
- Sous-catégorie
- Press & punch
- Sous-catégorie 2
- Machine à cintrer les tuyaux
- Listing ID
- 94766191
Description

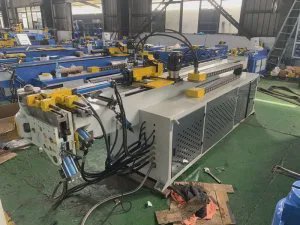

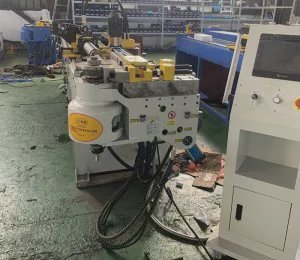

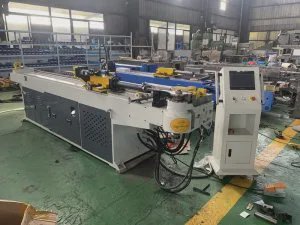

Cintreuse automatique de tubes à commande numérique CNC à une tête
Caractéristiques de la machine
La cintreuse de tubes à tête unique à commande numérique de la série SB-CNC est le produit de la combinaison de notre technologie et de la technologie italienne de pointe, intégrée à la machine, à l'hydraulique et à l'électricité.
italienne avancée, intégrée à la machine, à l'hydraulique et à l'électricité. Cette série adopte un panneau de commande à écran tactile, qui peut saisir, stocker et afficher diverses données et commandes de cintrage.
diverses données et commandes de cintrage. Les trois coordonnées Y, B, C des mouvements sont contrôlées avec précision par l'ordinateur industriel, ce qui permet de réaliser un cintrage rapide entièrement automatique avec ou sans mandrin.
La machine CNC est également dotée de fonctions avancées, telles que la compensation du retour élastique des composants pliés, l'alarme d'autodiagnostic des erreurs, la sauvegarde de la mémoire après la mise hors tension, la lubrification automatique et la mise en place d'un système de contrôle de la qualité,
la sauvegarde de la mémoire après la mise hors tension, la lubrification automatique et la protection de la sécurité. Le cintrage des tubes (axe C) est entraîné par un cylindre à huile, tandis que la rotation des tubes (axe B) et l'alimentation des tubes (axe Y) sont entraînées par un cylindre à huile.
la rotation du tube (axe B) et l'alimentation du tube (axe Y) sont toutes deux entraînées par un servomoteur. Technologie avancée, fiabilité élevée de l'automatisation, conception intégrée, tous ces éléments font de cette machine un outil de travail efficace.
